直线电机LSMUK系列T型无铁芯电机-自然冷却型

1、推力特征平滑；
2、小惯量大加速率；
3、过载能力强；
4、无齿槽力及电磁吸力；
5、？榛杓。

连忙咨询

产品介绍

产品参数

其他产品

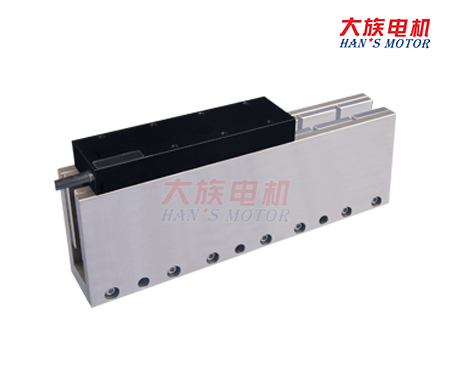

直线电机LSMUK系列T型无铁芯电机-自然冷却型

无铁芯手艺丨无齿槽效应丨专利手艺丨绕组紧凑型设计，高推力密度丨高一连推力与峰值推力丨可选霍尔传感器

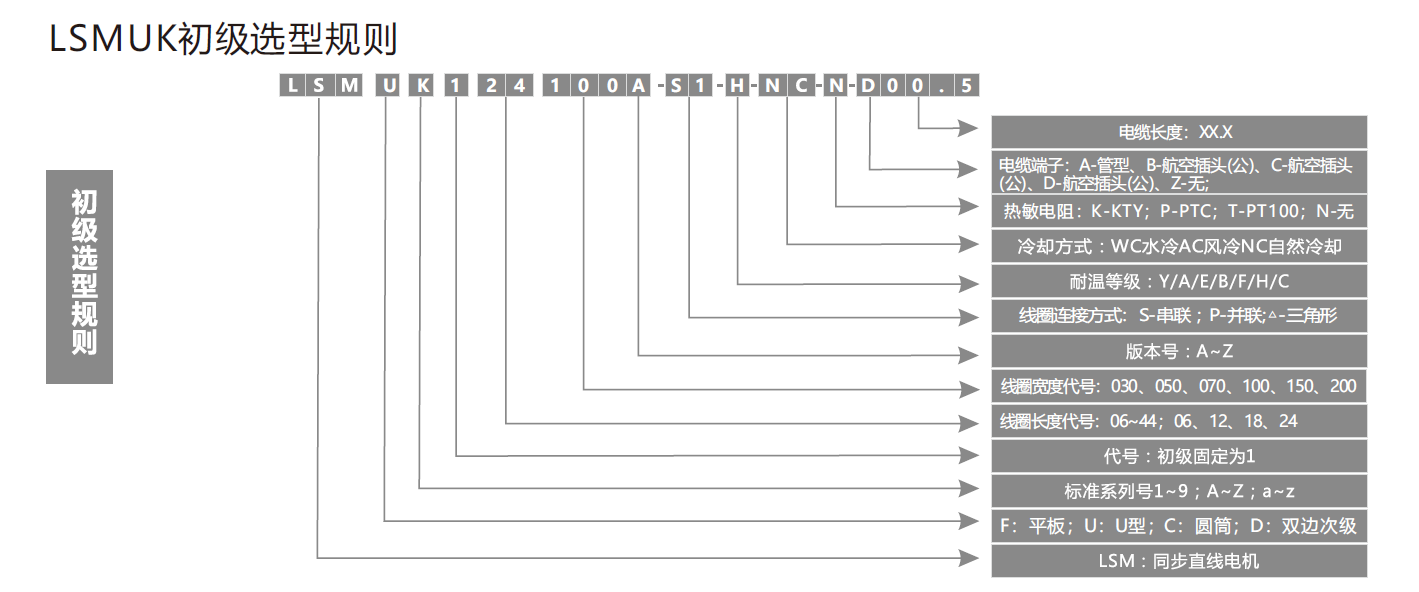

直线电机LSMUK选型规则
初级选型规则
命名举例如下：
LSMUK124100A-S1-H-NC-N-D00.5体现：U型直线同步电机之第K个标准系列的线圈长度24线圈宽度100串联式初级，且耐温品级为H级，接纳自然冷却方法，无热敏电阻，电缆线长0.5米，出线端为D类航空插头。
备注：初级电机电缆线线长标配0 . 5 m（可按客户需求定制），航空插头标配D类公头（可按客户需求定制）

凯发k8国际首页(中国)官网登录入口

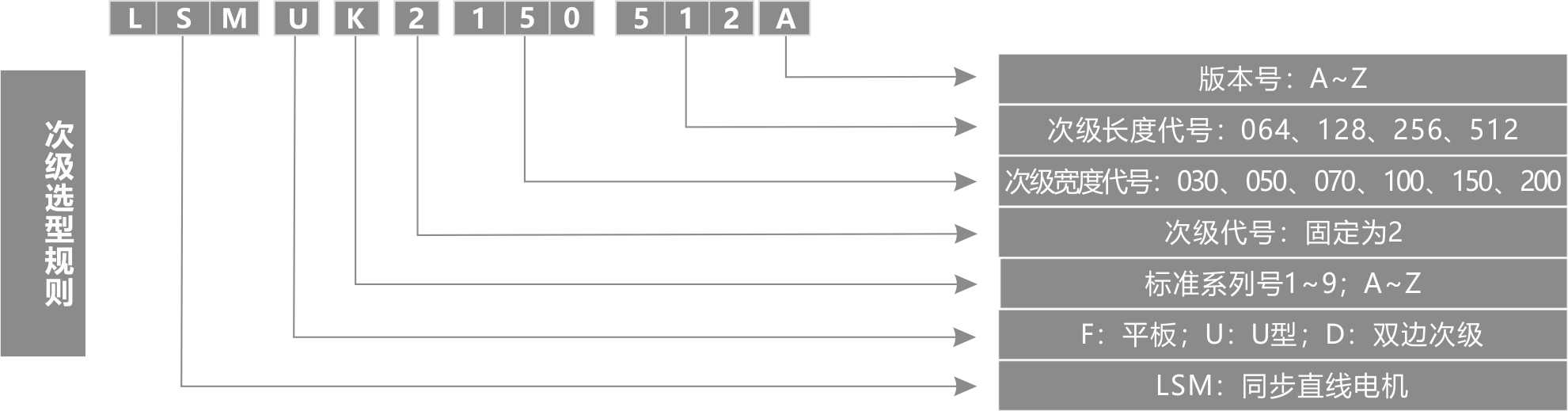

次级选型规则
命名举例如下：
LSMUK2150512A体现：U型直线同步电机之第K个标准系列线圈宽度100次级长度512的A版本次级。

凯发k8国际首页(中国)官网登录入口

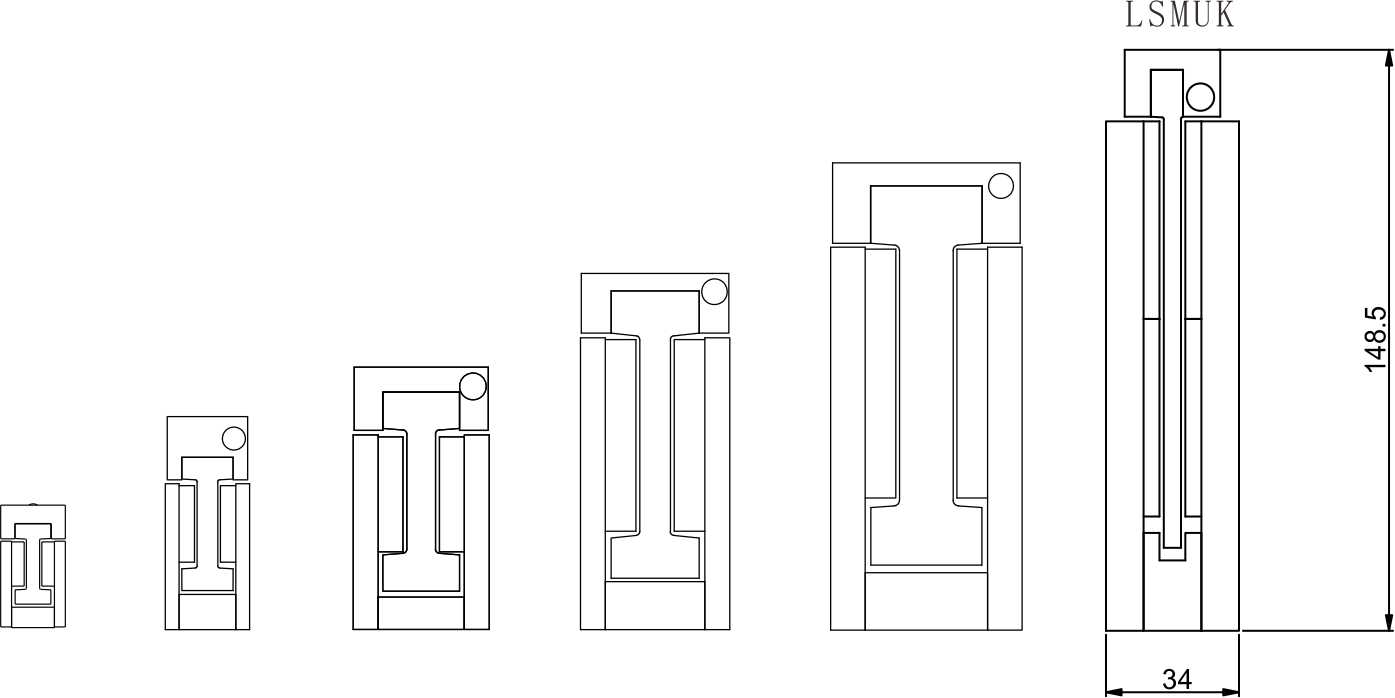

直线电机LSMUK系列
LSMUK系列T型无铁芯电机-自然冷却型

凯发k8国际首页(中国)官网登录入口

无铁芯直线电机-LSMUK系列
初级规格: LSMUK1xxxxxx-xx-H-NC-N-C00.5			06100A-xx		12100A-xx			18100A-xx				24100A-xx
性能参数	符号	单位	S1	P2	S1	P2	P4	S1	P2	P3	P6	S1	P2	P4	P8
一连推力(在温度Tmax下)	Fc	N	71	71	142	142	142	213	213	213	213	284	284	284	284
峰值推力（一连时间1s）	Fp	N	388	388	776	776	776	1164	1164	1164	1164	1552	1552	1552	1552
电机常数(在25℃下)	Km25	N/Sqrt(W)	11.4	11.4	16.1	16.1	16.2	19.7	19.7	19.8	20.3	22.8	22.8	22.9	22.9
最大一连消耗功率	Pc	W	53.4	52.8	106.9	106.9	105.7	160.3	159.7	159.4	151.3	213.8	213.8	211.4	211.4
一连电流(在温度Tmax下)	Ic	Arms	1.2	2.4	1.2	2.4	4.8	1.2	2.4	3.6	7.2	1.2	2.4	4.8	9.7
峰值电流（一连时间1s）	Ip	Arms	7.0	14.0	7.0	14.0	28.1	7.0	14.0	21.0	42.1	7.0	14.0	21.0	56.1
推力常数（25℃,±5%）	Kf	N/A	58.8	29.4	117.6	58.8	29.4	176.4	88.2	58.8	29.4	235.2	117.6	58.8	29.4
反电势常数（25℃,±5%）	Ke	V/m/s	19.6	9.8	39.2	19.6	9.8	58.8	29.4	19.6	9.8	78.4	39.2	19.6	9.8
电阻(25℃,±5%)p-p	R	?	17.8	4.4	35.6	8.9	2.2	53.4	13.3	5.9	1.4	71.2	17.8	4.4	1.1
电感(25℃,±30%)p-p	L	mH	4.9	1.2	9.9	2.5	0.7	14.8	3.7	1.7	0.4	19.6	4.9	2.5	0.3
最高线圈允许温度	Tmax	℃	120	120	120	120	120	120	120	120	120	120	120	120	120
极距(N-N)(360º电气周期）	2τ	mm	32	32	32	32	32	32	32	32	32	32	32	32	32
电磁吸力	Fa	kN	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
最高直流母线电压	Ubus	V	330	330	330	330	330	330	330	330	330	330	330	330	330
额定推力下最大速率Ubus=310V	Vmax,Fc	m/s	5.6	12.0	2.4	5.6	12.0	1.3	3.5	5.6	12.0	0.8	2.4	5.6	12.0
峰值推力下最大速率Ubus=310V	Vmax,Fp	m/s	1.9	8.3	0.0	1.9	8.2	0.0	0.0	1.9	8.5	0.0	0.0	3.0	8.3
理想空载下最大速率Ubus=310V	Vmax,0	m/s	6.4	12.8	3.2	6.4	12.8	2.1	4.2	6.4	12.8	1.6	3.2	6.4	12.8
初级质量	Mp	kg	0.4	0.4	0.7	0.7	0.7	1.0	1.0	1.0	1.0	1.3	1.3	1.3	1.3
单位长度次级质量	Ms	Kg/M	27.0	27.0	27.0	27.0	27.0	27.0	27.0	27.0	27.0	27.0	27.0	27.0	27.0

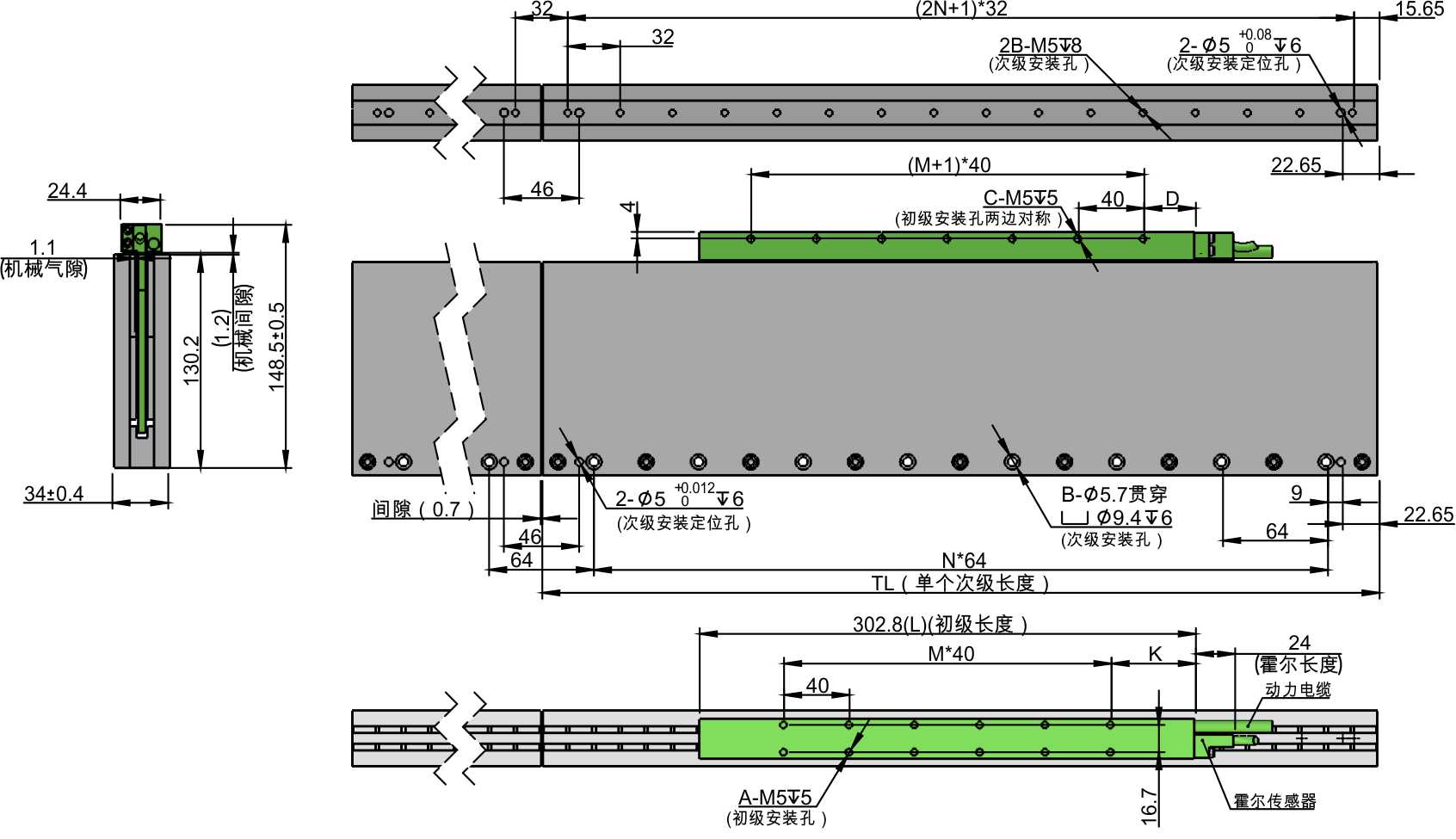

直线电机LSMUK系列尺寸图

凯发k8国际首页(中国)官网登录入口

初级尺寸
初级型号	初级长度L	初级装置孔A	初级装置孔C	K	D	M
LSMUK106100A-S1-H-NC-N-C00.5	110.8	4	6	35.4	15.4	1
LSMUK106100A-P2-H-NC-N-C00.5
LSMUK112100A-S1-H-NC-N-C00.5	206.8	8	10	43.4	23.4	3
LSMUK112100A-P2-H-NC-N-C00.5
LSMUK112100A-P4-H-NC-N-C00.5
LSMUK118100A-S1-H-NC-N-C00.5	302.8	12	14	51.4	31.4	5
LSMUK118100A-P2-H-NC-N-C00.5
LSMUK118100A-P3-H-NC-N-C00.5
LSMUK118100A-P6-H-NC-N-C00.5
LSMUK124100A-S1-H-NC-N-C00.5	398.8	20	18	19.4	39.4	9
LSMUK124100A-P2-H-NC-N-C00.5
LSMUK124100A-P4-H-NC-N-C00.5
LSMUK124100A-P8-H-NC-N-C00.5

备注：1.标准线长0.5米带D型航空插头，电缆最大外径d为7.0mm，牢靠铺设最小弯曲半径为3*d，拖链内移动最小弯曲半径为5*d，电缆线长度及端子可定制；
2.可选配温度传感器；
3.电机选型、动子转接线、霍尔延伸线见19-33页。

次级尺寸
次级型号	次级长度TL	N	次级装置孔B
LSMUK2100064A	63.3	0	2
LSMUK2100128A	127.3	1	4
LSMUK2100256A	255.3	3	8
LSMUK2100512A	511.3	7	16
